1980
  <-- SONOPTICON -->

SOLVEIG DE ORY - JEAN-ROBERT SEDANO - PIERRE LELOUP - ALAIN GONAY - ALAIN BULOT
Sonopticon-02
Sonopticon-03
  SONOPTICON ESPACE N° 1

Le "SONOPTICON'' est un ensemble de sons et d'images directement liés aux mouvements des visiteurs.
En l'absence de toute personne les images restent fixes,sans aucune diffusion sonore. Il ne se passe rien dans la salle.
Dès qu'un individu y pénètre, l'espace s'anime. Les images se succèdent et se juxtaposent. Les sons se déclenchent en tonalités variables.
Chaque pas du visiteur est en relation avec un ou plusieurs sons et un groupe d'images. Le déplacement et le mouvement des visiteurs ainsi que leur nombre déterminent la complexité visuelle et sonore. Les visiteurs présents en même temps dans la salle sont en relation entre eux par le simple fait que c'est d'eux que dépendent les rythmes et les variations.
Le travail du groupe de réalisation a consisté en la préparation des sons et des images, de leur disposition dans la salle et du dispositif de déclenchement. Les sons sont répartis sur quatre rampes de cellules photoélectriques directement soumises à l'intensité de la lumière (l'ombre de chaque visiteur sur chaque cellule provoquant le signal sonore) et reliées à un synthétiseur émetteur.
Les images sont des photographies intactes ou modifiées; 320 diapositives spécialement conçues pour un impact visuel maximum, projetées par groupe de deux par quatre projecteurs sur des cylindres blancs suspendus et mobiles. Les quatre projecteurs étant également reliés aux rampes de cellules, les successions de diapositives se feront en fonction de la lumière ou de l'ombre donnée à celles-ci.
Les visiteurs eux seront les créateurs des combinaisons possibles et innombrables et deux situations identiques ne pourront jamais se reproduire.

Musique et dispositifs électroniques: Jean-Robert Sédano et Solveig de Ory
Photos et Scénographie: Pierre Leloup
Technique: Alain Gonay et Alain Bulot

Du 10 au 21 mai 1980, Tête Galerie, 131 place Saint Léger - Chambéry.  Entrée et sortie libre et gratuite.

Sonopticon-01  Sonopticon-04

A la suite de cette première expo, trois nouveaux projets furent réunis dans un livret :

Livret SONOPTICON - 1980
Livret Sonopticon

Au départ, un groupe s'est constitué parce qu'il nous apparaissait évident que notre travail personnel de recherche et de réalisation était voué à un épanouissement limité si notre démarche restait individuelle et si notre activité propre ne s’étendait pas à d'autres formes d'expression.
De la mise en commun de nos expériences et de nos connaissances - Jean-Robert Sédano en électroacoustique; Solveig de Ory en musique et théâtre; Pierre Leloup en peinture et sculpture; Alain Gonay en technique et réalisation vidéo; Alain Bulot en peinture et décoration s'est affirmé le désir de créer des structures nouvelles qui réuniraient diverses formes d' expression artistique ordinairement distinctes et permettraient au visiteur de tenir un rôle prépondérant.
Des espaces sonores et visuels ont donc été mis au point suivant des techniques récentes et d'autres innovées que nous avons expérimentées et qui seules étaient capables de satisfaire nos projets.
Dans une structure organisée, facilement renouvelable ou modifiable, sur un dispositif électronique de déclenchement (son ou image) fondamental et fixe, le visiteur devient l'élément agissant principal, le pivot sur lequel repose l' existence, le déroulement et l'évolution de l'exposition.

PROPOSITIONS D'ESPACES
"SONOPTICON"

1 : Système sonore photo-électrique
Signalisation au sol, parcours fléché
Ecrans photo-sensibles

2 : Système sonore photo-électrique
Cylindres blancs (écrans) suspendus
Projections de diapositives

3 : Système sonore photo-électrique
Structure métallique (type échafaudage)
Lasers

Ces trois types d'espaces sont adaptables à toute forme de salle d'une surface d'au minimum 50m² et pouvant être obscurcie.


PRINCIPES ACTIFS

Déclenchement

Le dispositif de déclenchement est un principe électronique qui commande les sons et les images.
Des rampes de cellules photo-électriques, reliées à un synthétiseur, sont disposées dans la salle.
Elles sont directement soumises à l'intensité d'une lumière, naturelle ou artificielle, de façon que le visiteur, par son déplacement dans l'espace entame provisoirement le faisceau lumineux et provoque par son ombre sur une ou plusieurs cellules le signal sonore et/ou l' apparition d'une image.

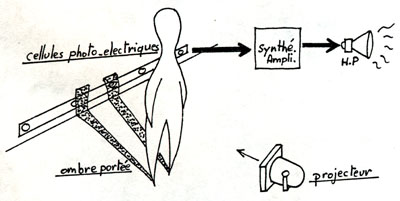

Circuit de commande du son

Les sons, produits par le synthétiseur sont ordonnés en fréquences basses et élevées. Elles sont gardées dans leurs tonalités brutes, accordées sur la gamme de Do et assemblées en accords parfaits, ou bien, traitées par des modules (filtres, générateur de bruit, ring modulator) qui entraîneront des caractéristiques sonores spécifiques.

Chaque cellule photo-électrique correspond à une note déterminée à l'avance et chaque rampe est susceptible de  s' harmoniser avec les autres.

Sonopticon Shéma 1

b) Circuit de commande des diapositives
Les   diapositives sont distribuées sur plusieurs carrousels disposés dans la salle. Elles sont commandées par un topage pré-enregistré et lu en boucle, relié au synthétiseur et à des synchronisateurs, qui agit uniquement lorsque des
cellules photo-électriques sont commutées.
Le déplacement du visiteur déclenche alors les images, après son passage les dernières diapositives restent projetées.


Sonopticon Shéma 2

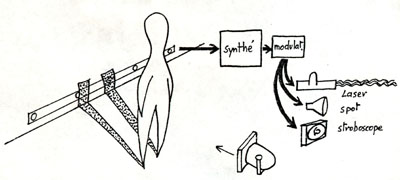

c) Circuit de commande des spots, lasers et stroboscopes
Les sons, produits par le synthétiseur, commandent des modulateurs de tension qui mettent en fontionnement les spots, lasers ou stroboscopes lorsque les cellules photo-électriques sont commutées.

  Sonopticon Shéma 3

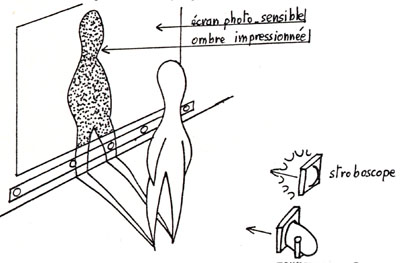

Plaques photo-sensibles (125X200cm)|
Au passage du visiteur, un stroboscope émet un flash qui projette l'ombre du visiteur sur l'écran photo-sensible.
Elle reste impressionnée jusqu'au flash suivant.
Sonopticon Shéma 4

Pour tous ces dispositifs, le nombre et le mouvement des visiteurs dans la salle détermineront la variété et la complexité sonores et visuelles.


 Dessin Sonopticon 1
 SONOPTICON 1

Dans la salle:
4 à 6 rampes de cinq cellules photo-électriques
4 à 6 projecteurs de 250 à 500W
(ou le double de spots 150W)
4 HP minimum 25W
2 plaques photo-sensibles 125X200cm
2 stroboscopes
Les flèches, colorées, aux dimensions variables, sont découpées dans du vinyle, elles sont adhésives.
Des rubans adhésifs de couleurs délimitent les zones silence/son.

A la régie:
1 synthétiseur, 1 magnétophone (retard), 1 bande longue durée, 2 amplis (stéréo)

Ce projet a spécialement été conçu comme espace dynamique, c'est-à-dire contraire à l'état contemplatif tel qu' on peut l' observer dans la plupart des expositions.
Le graphisme au sol, les écrans photo-sensibles sont donc là pour suggérer le déplacement, provoquer et continuer le mouvement du visiteur.

Au sol;
spatialisation des zones de silence et de son, délimitation par couleur pour les différencier,
exemple: Rouge = lieu de silence, Bleu = zone de son à 1 note,
Vert = zone de son à 2 ou plusieurs notes.
Il est possible de varier les tonalités des couleurs en fonction des graves/aigus, selon les points de jonction des accords etc...
Un parcours fictif de flèches colorées, certaines fluorescentes, droites ou en demi-cercles, de dimensions variables.


Aux murs;
suivant la superficie et la forme de la salle, disposition, à environ 50cm du sol, des rampes de cellules, horizontalement et/ou verticalement.
Les projecteurs sont généralement fixés au sol.
Mise en place des plaques photo-sensibles et des stroboscopes.

Les enceintes acoustiques sont placées aux extrémités de la salle.
Dessin Sonopticon 2
SONOPTICON 2

Dans la salle:
4 rampes de cinq cellules photo-électriques
4 projecteurs 500W
4 HP minimum 25W
4 carrousels
2 synchronisateurs

320 diapositives
Cylindres blancs tous diamètres et toutes dimensions (p.v.c ou carton)

A la régie:

1 synthétiseur, 1 magnétophone (retard), 1 bande longue durée, 1 magnétophone (topage), 1 boucle,
2 amplis (stéréo)

Dans la salle, des cylindres blancs de dimensions variables, suspendus de façon plus ou moins aléatoire ( en fonction de l'emplacement des carrousels et de l'espace disponible ) formeront les écrans pour le passage des diapositives. Un seul
cylindre pourra donc recevoir une ou plusieurs images sur une ou plusieurs faces.
Les diapositives sont des photographies gardées intactes ou modifiées pour un impact visuel maximum. Elles sont également réparties sur des carrousels qui se déclenchent par groupe de deux au signal sonore des cellules photo-électriques.

Le visiteur est donc en relation avec un ou plusieurs sons et un groupe d' images. ll commande à la fois le son et l' image. Il a la possibilité de créer des combinaisons innombrables et d'entrer en contact avec les autres visiteurs sous la forme du jeu.

Les enceintes acoustiques sont placées aux extrémités de la salle.

Dessin Sonopticon 3
SONOPTICON 3

Dans la salle:
une dizaine de déclencheurs photo-électriques
une dizaine de spots directionnels
4 enceintes acoustiques minimum 25W
4 lasers
éléments d' échafaudage
à la régie:
1 synthétiseur, 1 magnétophone (retard), 1 bande
longue durée, 2 amplis (stéréo)

Pour cet espace, il est nécessaire que la salle d' exposition soit grande (minimum 150m²) car la structure métallique ne doit en occuper qu'une petite partie. De cette façon, les visiteurs ont le choix entre deux espaces complémentaires:

- A l'intérieur; les cellules photo-électriques et les spots directionnels sont fixés sur la structure pour que les dispositifs de déclenchement des sons et des lasers soient directement commandés par le passage des visiteurs à   l'intérieur de la structure libre (type échafaudage de forme circulaire) .

 - A l' extérieur ; les lasers et les enceintes acoustiques également fixés sur la structure sont eux dirigés vers l' extérieur. Le son et les faisceaux lumineux sont diffusés dans toute la salle.

Le visiteur a la possibilité d' expérimenter les deux surfaces, de passer de l' une à l'autre, d' être l' élément agissant d' une situation pour en devenir le spectateur ensuite, dans la mesure où d'autres personnes sont dans la salle.


Dans une structure similaire, des spots colorés peuvent remplacer chaque laser.
Plusieurs modules de ce type peuvent être construits en fonction d'un espace plus grand.

CONDITIONS

Lieu: nécessité d'une surface minimale de 50m² de forme quelconque, avec la possibilité de faire le noir facilement.
Installation de la régie à part.

Durée: ouverture et fermeture du lieu comme pour une exposition habituelle et sur plusieurs jours.

Matériel: Fourniture des projecteurs et du matériel de sonorisation si besoin est.

Finances: sous forme de location à la journée (minimum 5 jours)

<--  -->
